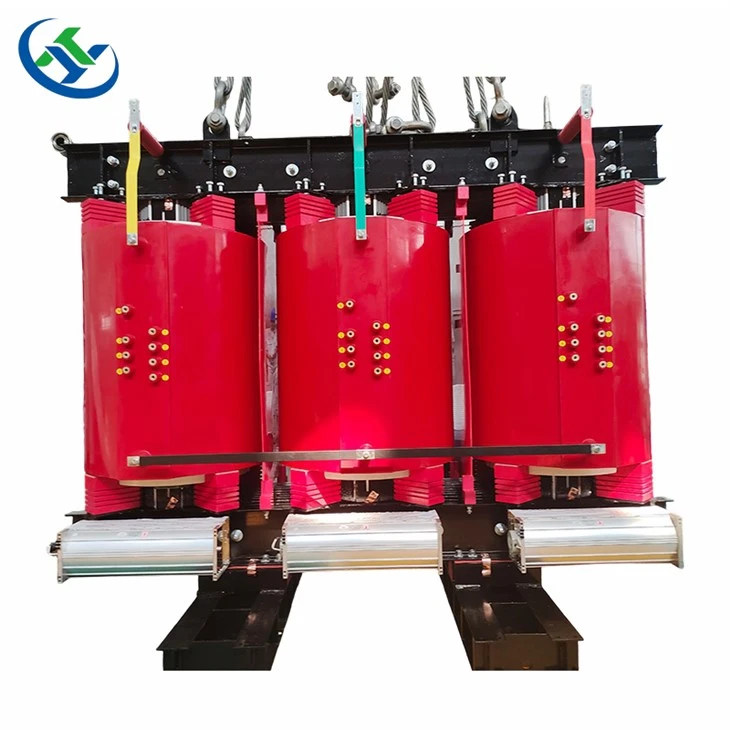

SC (b) Resin epocsi yn bwrw newidydd math sych

Mae Cwmni Tianhong yn cynhyrchu SC (B) Resin epocsi yn bwrw newidydd math sych gyda dwy radd gwrthiant gwres inswleiddio: gradd F a gradd H.

1. Gwargrwm Foltedd Uchel:

Mae'r troellog yn mabwysiadu strwythur silindrog wedi'i segmentu, gyda dargludyddion wedi'u gwneud o wifren gopr am ddim 100% ocsigen -, ac mae'r lleoedd rhwng segmentau a haenau wedi'u llenwi'n llawn â deunyddiau inswleiddio. Rhoddir coiliau wedi'u ffurfio mewn mowld gwresogi a'u castio gan ddefnyddio resin wedi'i lunio'n arbennig mewn siambr wactod. Mae'r broses wactod hon i bob pwrpas yn dileu nwyon mewnol yn y troellog, gan sicrhau bod gan y newidydd nodweddion rhyddhau rhannol isel. Oherwydd cyfernodau ehangu thermol agos iawn y dargludyddion a'r resin castio, mae'r gwahaniaeth straen thermol a achosir gan newidiadau llwyth yn cael ei leihau i'r eithaf, gan wella gwrthiant y troellog i gracio yn sylweddol. Yn y pen draw, mae'r troellog yn solidoli i mewn i ffibr gwydr - fel strwythur, gan roi cylched byr - iddo a gwrthiant streic mellt.

2. Gwargrwm Foltedd Isel:

Mae'r coil foltedd isel yn cael ei glwyfo gan ddefnyddio ffoil copr (neu ffoil alwminiwm), gydag inswleiddio haen ac inswleiddio diwedd wedi'i wneud o ddeunydd ffabrig wedi'i amgáu ar resin epocsi, a rhoddir sianeli aer oeri yn y canol yn ôl yr angen. Ar ôl troelli, mae'r coil yn cael ei wella ar dymheredd uchel yn ôl cromlin a bennwyd ymlaen llaw, gan sicrhau bod y deunydd trwytho yn bondio'n dynn â'r ffoil, gan ffurfio strwythur cyffredinol cadarn. Yn dilyn hynny, defnyddir resin epocsi ar gyfer selio'r coil diwedd i wella ymwrthedd lleithder. Mae'r coil strwythuredig hwn yn cynnwys inter mawr - troi cynhwysedd, amp cytbwys - dosbarthu troi, a dosbarthiad tymheredd echelin unffurf, sy'n cynorthwyo mewn afradu gwres ac yn gwella cylched byr - ac ymwrthedd streic mellt, fel y mae hefyd yn arddangos, wrth iddynt arddangos sefydlogrwydd rhagorol.

3. Castio gwactod

Mae'r troelliad yn cael ei weithgynhyrchu mewn offer castio gwactod awtomataidd, gan ddilyn y gromlin tymheredd halltu rhagosodedig drwyddo draw i sicrhau ansawdd y mowldio. Mae'r broses castio fertigol yn helpu i ddiarddel nwyon mewnol yn fwy llyfn, gan leihau gweddillion swigen. Yn ystod y broses castio, mae'r offer yn rheoli cymhareb cydrannau resin mewn amser real ac yn cyflawni cymysgu unffurf o resin a chaledwr trwy dechnoleg cymysgu statig, wrth reoleiddio lefel gwactod yr amgylchedd castio yn barhaus, gan ddileu diffygion castio posibl yn sylfaenol. Mae'r broses hon yn gwella cryfder mecanyddol a dwysedd cyffredinol y troellog yn sylweddol, gan gynnig ymwrthedd mecanyddol uwch a gwrthiant cylched byr - rhagorol o'i gymharu â chynhyrchion trwytho traddodiadol, gan sicrhau gweithrediad sefydlog y newidydd o dan amodau gwaith llym.

4. Strwythur Craidd

The core uses high-quality cold-rolled grain-oriented silicon steel sheets as raw materials, selected from Baowu Group or imported high-permeability cold-rolled electrical steel strips, and is precisely processed using advanced automatic cutting lines, ensuring Meintiau cywir a lleiafswm o burrs ar y cynfasau dur silicon. Mae'r strwythur craidd yn cynnwys cymal wedi'i sleisio 45 gradd i gyd - gyda dyluniad cam saith - cam, gan ddefnyddio laminiadau wedi'u gosod a thechnoleg iau wedi'i lamineiddio nad ydynt yn -, gan leihau dim colledion llwyth - a dim}-}}. Mae wyneb y craidd yn cael ei drin â bondio resin tymheredd uchel - i wella'r cryfder strwythurol cyffredinol ac mae wedi bod yn destun lleithder - prawf a thriniaeth cyrydiad gwrth --, gan arwain at berfformiad rhagorol gyda cholled isel a sŵn isel.

5. Amgaead

Mae castio Resin Epocsi SC (B) yn castio Amgaead Trawsnewidydd Math Sych yn gydran amddiffynnol allweddol sy'n sicrhau gweithrediad diogel a sefydlog offer, gan ddarparu cefnogaeth strwythurol ac arwahanrwydd amgylcheddol. Mae angen dewis ei lefel amddiffyn yn union yn seiliedig ar senarios defnydd gwirioneddol: mewn sych, llwch - amgylcheddau dan do am ddim (megis ystafelloedd dosbarthu a chabinetau rheoli), argymhellir defnyddio amgáu gyda lefel amddiffyn IP20, a all yn effeithiol gyda 5 neu osmeter soletio, yn effeithiol, yn atal gwrthrychau tramor solet, yn effeithiol, Perfformiad afradu gwres da ochr yn ochr â diogelwch diogelwch sylfaenol. Os oes risg o gyn lleied â phosibl o ddŵr diferu fertigol yn yr ardal osod (megis mewn ardaloedd dosbarthu ger ffenestri), yna dylid dewis amgaead lefel amddiffyn IP21, sy'n ychwanegu amddiffyniad rhag dŵr diferu fertigol ar sail IP20, gan helpu i atal cyddwysiad neu daenu rhag achosi cylchrediad byr, wrth ystyried bod yn ymsuddiad byr.

Ar gyfer gosodiadau dan do, argymhellir gosod trawsnewidyddion dosbarthu wedi'u llenwi resin - o fewn ystafell drydanol neu gae metel, gan roi sylw i'r cysylltiadau terfynol amddiffynnol a rhannau byw ar yr arwynebau troellog, gan osgoi golau haul uniongyrchol, a chymryd mesurau diddordeb. Gellir paru trawsnewidyddion â chaeau dan do neu awyr agored o wahanol lefelau amddiffyn (a ddefnyddir yn gyffredin yw IP20 ac IP21), a gellir eu gosod yn annibynnol neu eu cyfuno â switshis foltedd - uchel ac isel i ffurfio is -orsaf gryno. Os oes gan y lleoliad gosod awyru gwael, mae angen ychwanegu cefnogwyr ychwanegol neu fesurau awyru gorfodol eraill. Os cânt eu defnyddio mewn amgylcheddau awyr agored, dylid dewis llociau ag IP23 neu lefelau amddiffyn uwch.

Enclosure materials typically use cold-rolled steel plate with spray coating or aluminium alloy, treated with electrostatic powder coating, providing good corrosion resistance and impact resistance, meeting the aesthetic and protective requirements of different industrial environments while ensuring structural stability and safety for long-term use.

6. Monitro tymheredd

Mae gan bob tywallt - Trawsnewidydd Dosbarthu Math Dangosydd Tymheredd, gyda thri synhwyrydd tymheredd wedi'u gosod yn y dirwyn foltedd - isel. Defnyddir synwyryddion PT100 i ganfod y tymheredd uchaf yn y troellog. Gall y dangosydd tymheredd allbwn larymau a baglu signalau i amddiffyn y newidydd. Gellir darparu modelau arbennig o ddangosyddion tymheredd (rs485, 4-20mA) yn unol â gofynion cwsmeriaid.

7. Profi ac Arolygu

Mae'r holl gynhyrchion yn cael profion llym, gyda'r holl ddangosyddion yn cwrdd yn llawn â safonau perthnasol a gofynion penodol i gwsmeriaid. Mae'r cwmpas profi yn cynnwys rhyddhau rhannol, ysgogiad mellt i wrthsefyll, lefelau sŵn, codiad tymheredd, ac eitemau arolygu allweddol eraill.

1. Llai o ryddhad rhannol

Mae gollyngiad rhannol (PD) yn ddangosydd pwysig sy'n effeithio ar hyd oes trawsnewidyddion math sych -. Gall rhyddhau rhannol gormodol fyrhau bywyd y newidydd yn sylweddol. Mae rhyddhad rhannol yn digwydd yn bennaf oherwydd cryfder maes trydan lleol uchel (er enghraifft, pan fydd cryfder y maes trydan y tu mewn i swigen yn fwy na'r hyn yn y maes gollwng aer). Mae swigod yn gyflwr pwysig ar gyfer cychwyn PD, ond nid yn un angenrheidiol.

Trwy ddefnyddio offer castio gwactod awtomeiddio o frandiau domestig gorau, mae'r gwactod yn ystod y broses gastio yn cael ei reoli'n llym o fewn 50PA. O'i gyfuno â'r broses castio a halltu a ddarperir gan y gwneuthurwr offer a blynyddoedd o brofiad cynhyrchu, mae foltedd sefydlu rhyddhau rhannol y cynnyrch yn cyrraedd 8kV/mm (strwythur plât nodwydd -, 50Hz, 90 gradd), gyda gollyngiad rhannol bob amser yn cael ei gadw o dan 5pc. Yn ogystal, mae coiliau'r newidydd math sych - yn cael eu clwyfo mewn amgylchedd aer tymheredd a lleithder cyson, gyda rheolaeth proses syml a dibynadwy. Trwy ddefnyddio strwythurau datblygedig heb unrhyw ddyluniad rhyddhau rhannol, gellir rheoli'r PD yn effeithiol o fewn 5cc (ar gyfer dosbarth 10kV). Nid yw'r coil hwn yn cyflwyno unrhyw risg o gracio yn ystod y llawdriniaeth, mae ei berfformiad rhyddhau rhannol yn parhau i fod yn sefydlog heb gynnydd sylweddol, a thrwy hynny gyflawni dosbarthiad maes trydan rhesymol wrth ddylunio cynnyrch, gan arwain at ryddhad rhannol hynod isel neu hyd yn oed sero.

2. Capasiti gorlwytho cryf

Ar ôl gosod cefnogwyr oeri, gellir cynyddu capasiti gorlwytho resin - trawsnewidyddion cast 40%, gyda chynnydd cyfatebol mewn foltedd rhwystriant a cholli llwyth. Mae'r dyluniad hwn yn caniatáu i'r newidydd wrthsefyll llwythi uwch am gyfnod byr, sy'n addas ar gyfer y galw am drydan brig ac amodau tebyg. Cyn belled nad yw tymheredd y coil yn fwy na'r terfyn uchaf a ganiateir yn ei ddeunydd inswleiddio yn ystod y cyfnod gorlwytho (mae'r tymheredd hwn yn dibynnu ar y llwyth cychwynnol a'r tymheredd amgylchynol), ni fydd gorlwytho term byr - o'r fath yn effeithio ar berfformiad inswleiddio ac uniondeb strwythurol y trawsnewidydd. Mae'r mecanwaith hwn yn gwella hyblygrwydd gweithredol a dibynadwyedd yr offer yn sylweddol, gan ei wneud yn addas ar gyfer cymwysiadau ag amrywiadau llwyth mawr.

3. Diogelwch Tân

Resin - Gwneir trawsnewidyddion math sych wedi'i amgáu o fflam - gwrth -ddeuddydd a hunan - yn diffodd deunyddiau, heb ddefnyddio ychwanegion ychwanegol fel AL2O3 a allai effeithio ar sefydlogrwydd mecanyddol y crynhoad. Mae'r dyluniad hwn yn atal ffrwydrad neu losgi parhaus rhag ofn codi mewnol neu danau allanol sy'n deillio o ddiffygion trydanol, hunan - yn diffodd unwaith y bydd y ffynhonnell tanio yn cael ei dileu, ac wedi'i hardystio gan sawl asiantaeth diogelwch tân rhyngwladol, gan ei gwneud yn addas ar gyfer lleoedd â lleoedd â gofynion diogelwch tân uchel fel adeiladau preswylio. Mae profion lluosog wedi dangos bod ei weddillion hylosgi yn amgylcheddol ddiniwed.

O ran fflam - perfformiad gwrth -berfformiad, mae'r mynegai ocsigen yn fetrig allweddol i werthuso'r fflam - gallu gwrth -drosglwyddo trawsnewidyddion, gyda gwerthoedd uwch yn dynodi hunan cryfach - yn diffodd perfformiad diffodd. Mae data profion yn dangos bod y mynegai ocsigen o ffibr gwydr wedi'i atgyfnerthu â resin epocsi wedi'i grynhoi â thrawsnewidyddion math sych wedi'i grynhoi yw 27.3, tra bod y cynhyrchion wedi'i grynhoi resin epocsi wedi'i lenwi yn cyrraedd 32, yn sylweddol uwch na'r trawsnewidyddion math sych papur Nomex (mynegai ocsigen yn unig 20.8) yn dangos bod y broses epocsio epoxy, yn dangos bod y epoxy epoxy yn nodi bod y epocs yn ei wneud Fflam - Perfformiad gwrth -berfformiad.

4. byr cryf - gwrthiant cylched

Mae trawsnewidyddion math sych wedi'i amgáu ar gyfer resin epocsi yn arddangos gwrthiant cylched byr - eithriadol oherwydd eu strwythur coil unigryw a'u proses ddeunydd. Mae'r coiliau foltedd - isel yn defnyddio weindio ffoil copr, wedi'i inswleiddio gan ddeunyddiau DMD cyn - wedi'i drwytho â resin epocsi rhwng haenau. Mae'r coiliau foltedd - uchel yn cael eu clwyfo'n uniongyrchol dros y coiliau foltedd - isel ac yn cyflawni inswleiddiad cadarn trwy weindio bob yn ail â llinynnau ffibr gwydr hir wedi'u socian mewn resin epocsi. Mae'r strwythur hwn yn gwireddu cydbwysedd twnnel ampere - rhagorol ac yn atal fflwcs magnetig gollyngiadau ochrol yn effeithiol; Hyd yn oed pan fydd rheoleiddio foltedd yn achosi anghydbwysedd ampere, gall y ffoil foltedd - isel addasu'r dosbarthiad cyfredol yn awtomatig, gan leihau grym mecanyddol echelinol yn fawr yn ystod cylched fer. Mae'r coiliau foltedd uchel ac isel yn cael eu clwyfo gyda'i gilydd mewn cyfuniad agos, gan ganiatáu ymwrthedd dibynadwy i rymoedd cylched cylched byr - a dadleoli echelinol trwy fondio resin a ffrithiant strwythurol. Mae'r coil cyfan yn cael sychu cylchdro a halltu wedi'i segmentu, gan arwain at strwythur annatod ar gyfer yr ochr foltedd - isel a wydr cryfder - wydr cryfder - corff wedi'i atgyfnerthu â ffibr ar gyfer yr ochr foltedd - uchel. Mae cryfder tynnol eithaf y coil foltedd - foltedd yn cyrraedd hyd at 700n/mm², gan ragori ar ddur cyffredin ac epocsi wedi'i grynhoi trawsnewidyddion, gan sicrhau cywirdeb strwythur y coil o dan unrhyw offer cylched byr - difrifol.

5. Sŵn Isel

Trwy ganolbwyntio'n barhaus ar ymchwil ac optimeiddio SC (B) Resin Epocsi yn bwrw trawsnewidyddion math sych, gan wella datrysiadau dylunio yn barhaus a chynnal dilysiadau arbrofol, mae sŵn gweithredu trawsnewidyddion o'r fath wedi'i leihau'n sylweddol. Ar hyn o bryd, mae sŵn cynhyrchion Cyfres SCB wedi'i leihau 3 i 5 dB (A) o'i gymharu â modelau confensiynol; Ar gyfer trawsnewidyddion math sych wedi'i grynhoi resin epocsi gyda chynhwysedd o 2500 kVA ac is, gellir rheoli eu sŵn yn sefydlog o fewn 52 dB (A).

IEC60076-1, IEC60076-2, IEC60076-3, IEC60076-5, IEC60076-11 a safonau eraill

• Model Cynnyrch: SCB12-NX3, SCB14-NX2, SCB18-NX1
• Capasiti graddedig: 30-25000kva;
• Lefel foltedd: 0.5-35kV;
• Amledd: 50Hz neu 60Hz;
• Dosbarth inswleiddio: f neu h;
• Dull oeri: AN/AF;
• Grŵp Cysylltiad: Dyn11, Yyn0
• Lefel Amddiffyn: IP00, IP20, IP21, IP30 neu yn unol â gofynion y defnyddiwr;

• Uchder: llai na neu'n hafal i 1000m;
• Tymheredd Amgylcheddol:
• UchafswmTymheredd: 40 gradd
• Tymheredd Isafswm: -5 Gradd (Dan Do)
• Uchafswm y tymheredd cyfartalog misol: 30 gradd
• Amodau Defnydd: Dan Do
• Lleithder cymharol: llai na neu'n hafal i 93%

Pwerau pŵer, is -orsafoedd, mentrau diwydiannol a mwyngloddio, gorsafoedd dosbarthu defnyddwyr a systemau dosbarthu eraill yn 35kV ac is.
